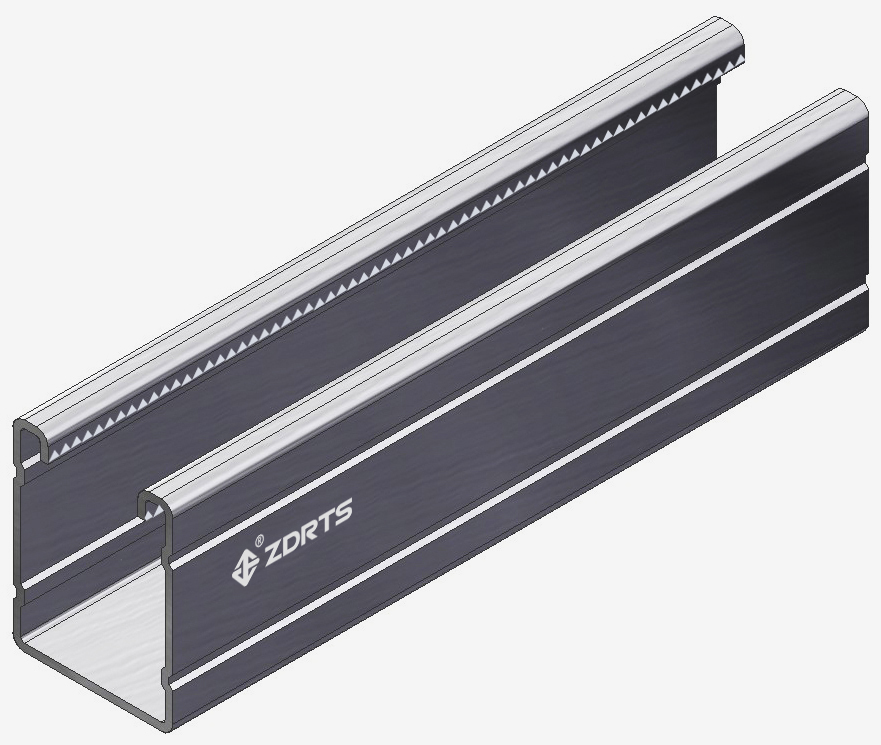

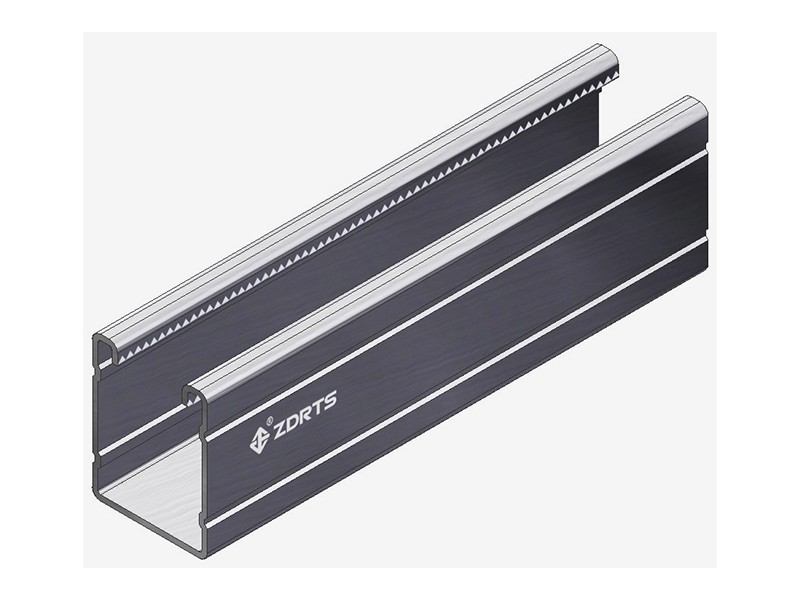

【長度】：3/ 6 meters
【厚度】：2.5mm
【外形】：52x41mm帶棱
【材質】：Q235B/Q345B
規格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
所示荷載值遵循冷彎薄壁型鋼結構技術規范GB50018
并使用Min屈服強度Fy為200MPa
所示結果按照均布荷載，兩端簡支，同時撓度值對應大應力值。
|
跨度 |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推薦設計值（KN） |
Q235B | 11.85 | 6.00 | 4.00 | 3.00 | 2.25 | 2.00 | 1.65 | 1.45 | 1.25 | 1.15 | 1.00 | 0.95 |
|
Q345B |
17.00 |
8.35 |
5.55 | 4.35 | 3.45 | 2.80 | 2.40 | 2.10 | 1.85 | 1.65 | 1.55 | 1.40 | |
|
max撓度 |
Q235B |
0.10 | 0.50 | 1.10 | 2.00 | 2.90 | 4.50 | 5.90 | 7.80 | 9.70 | 12.30 |
14.4 |
17.90 |
| Q345B | 0.20 | 0.70 | 1.50 | 2.90 | 4.50 | 6.30 | 8.60 | 11.20 | 14.20 | 17.40 | 21.90 | 25.90 | |
