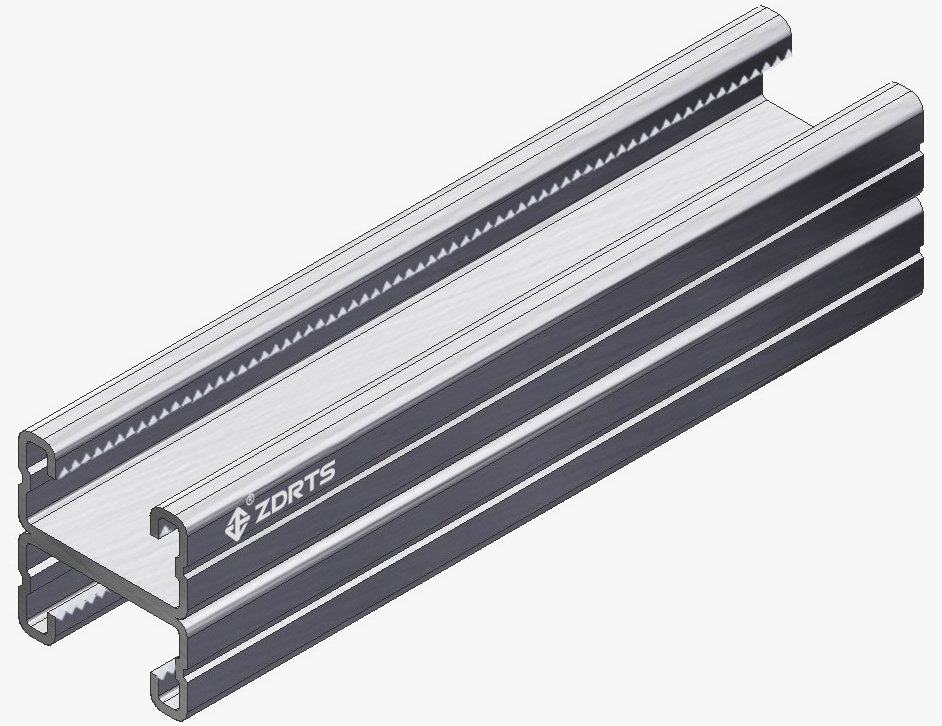

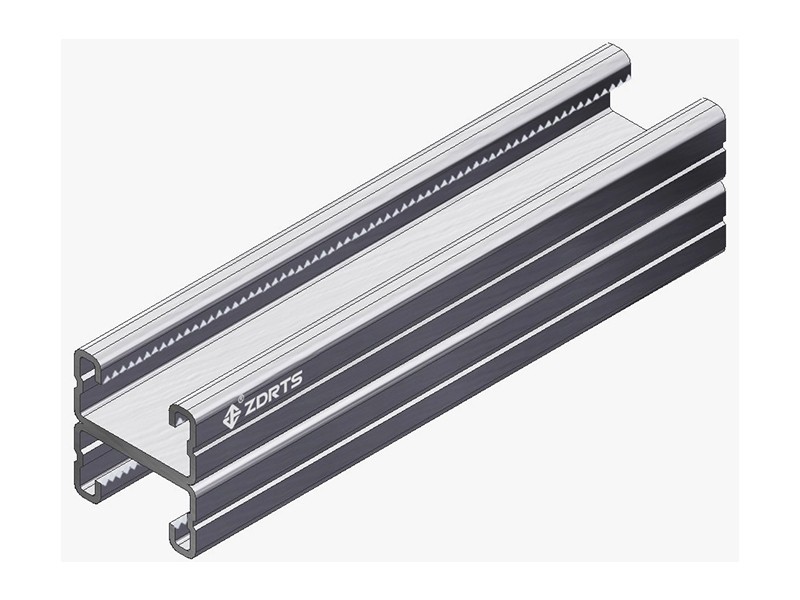

【長度】：3/ 6 meters
【厚度】：2.0mm
【外形】：42x41mm帶棱
【材質】：Q235B/Q345B
規格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
所示荷載值遵循冷彎薄壁型鋼結構技術規范GB50018
并使用Min屈服強度Fy為200MPa
所示結果按照均布荷載，兩端簡支，同時撓度值對應大應力值
|
跨度 |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推薦設計值（KN） |
Q235B | 5.50 | 2.80 | 1.80 | 1.40 | 1.10 | 0.90 | 0.75 | 0.65 | 0.58 | 0.52 | 0.47 |
0.42 |
|
Q345B |
8.00 |
4.00 |
2.65 | 1.95 | 1.55 | 1.25 | 1.10 | 0.95 | 0.85 | 0.77 | 0.70 | 0.60 | |
|
max撓度 |
Q235B |
0.10 | 0.60 | 1.30 | 2.30 | 3.70 | 5.30 | 7.10 | 9.30 | 12.00 | 15.00 | 18.40 | 21.90 |
| Q345B | 0.20 | 0.80 | 1.90 | 3.30 | 5.20 | 8.00 | 10.20 | 3.30 | 17.20 |
21.60 |
26.50 |
30.10 |
|
