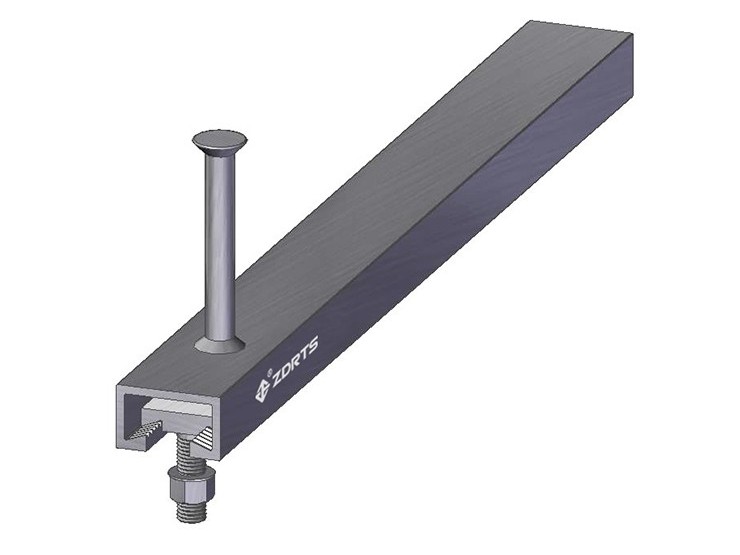

  • RZA-C熱軋預埋槽道-燕尾帶齒/
RZA-C熱軋預埋槽道-燕尾帶齒/
由全尺寸鋼胚熱軋而成，槽口部位增強，一次成型無內應力，適用于動載荷，具有良好的耐疲勞性，通過了爆破和沖擊極限載荷驗證，內填充泡沫
全國熱線

021-68381285

防腐工藝
熱浸鋅、低溫合金共滲、不銹鋼

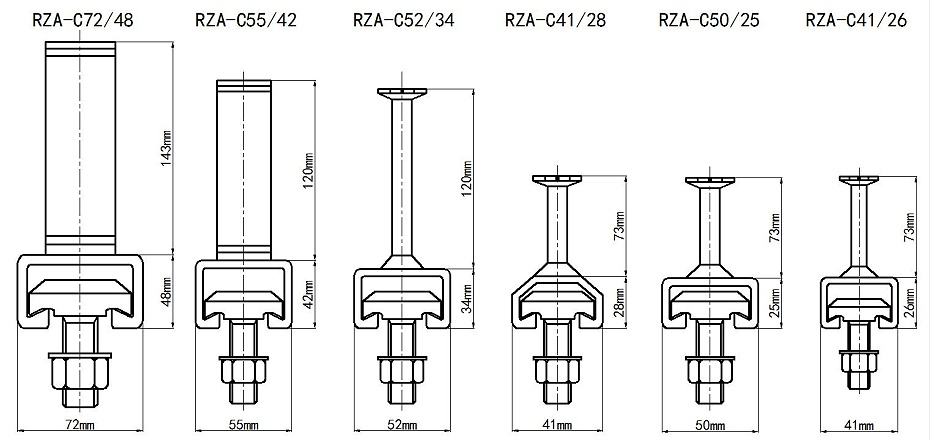

產品尺寸

360截圖16490125503880

適用螺栓RTA
槽鋼類型 RZA-C72/48
 RZA-C55/42 RZA-C52/34 RZA-C41/28 RZA-C50/25 RZA-C41/26
螺栓類型

RTAC33

RTAC22 RTAC22 RTAC22 RTAC22 RTAC18
適用規格 M20 M12 M10 M10 M10 M10
M24
 M16 M12 M12 M12 M12
M27
 		M20
 		M16
 		M16
 M16

M30
M20
M20


承載力設計值


RZA-C72/48
 RZA-C55/42 RZA-C52/34 RZA-C41/28 RZA-C50/25 RZA-C41/26
拉力設計值NRd

58.4KN

46.6KN 31.8KN 13.2KN 18.1KN 11.4KN
剪力設計值VRd
 75.8KN 60.1KN 40.9KN 16.2KN 23.3KN 15.0KN
產品材質及重量

RZA-C72/48
 RZA-C55/42 RZA-C52/34 RZA-C41/28 RZA-C50/25 RZA-C41/26
碳鋼[kg/m]

10.63

7.53 5.4 2.6 3.6 3.5
不銹鋼[kg/m] 10.60 7.48 5.38 2.52 3.58 3.5

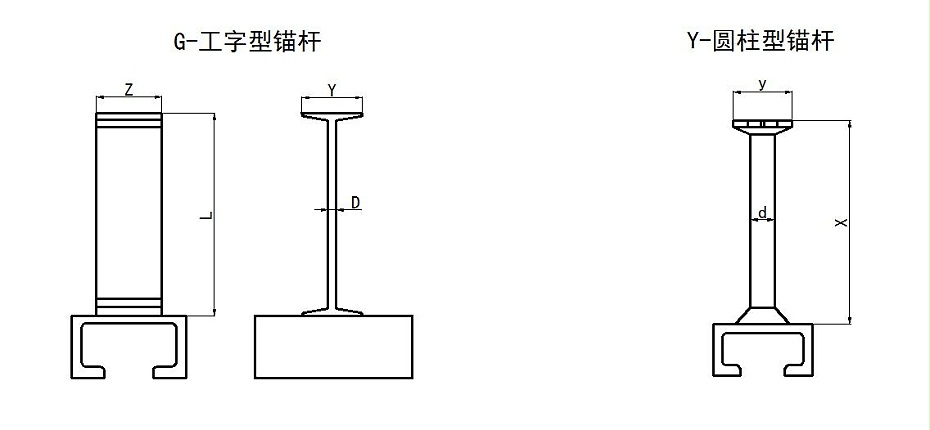

錨桿類型尺寸
360截圖1648030510513595



 RZA-C72/48
 RZA-C55/42 RZA-C52/34 RZA-C41/28 RZA-C50/25 RZA-C41/26
錨桿種類                                 G-工字型錨桿
長度L[mm] 143 120 120 100 120 80
尺寸D[mm]

6

6 6 6 6 5
厚度Z[mm]

50

40 40 18 40 12
寬度Y[mm]

31

31 31 28 31 25
錨桿種類                                Y-圓柱形錨桿
高度X[mm]

150

150 120 73 73 73
尺寸D[mm]

12

12 12 12 10 8
寬度Y[mm]

40

40 25 20 20 16

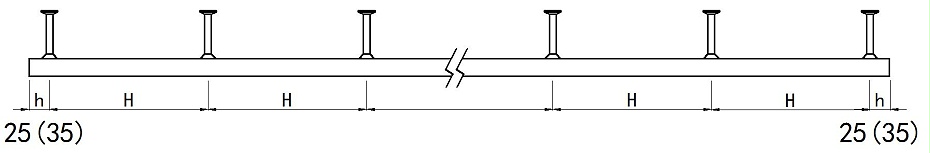

錨桿間距數據表

RZA-C72/48      RZA-C55/42

RZA-C52/34      RZA-C50/25

h=35mm 長度 150 200 250 300 350 400 550 850 1050 3070 6070
錨桿數量 2 2 2 2 3 3 3 5 5 16 25
H(mm) 80 130 180 230 140 165 240 195 245 200 250

     RZA-C41/28

R ZA-C41/26

h=25mm 長度 150 200 250 300 350 400 550 800 1050 3050 6050
錨桿數量 2 2 2 2 3 3 3 4 5 16 25
H（mm） 100 150 200 250 150 175 250 250 250 200 250

*錨桿間距小于等于250mm      *h為端頭間距     *H為錨桿間距
