防腐工藝

熱浸鋅、低溫合金共滲、不銹鋼

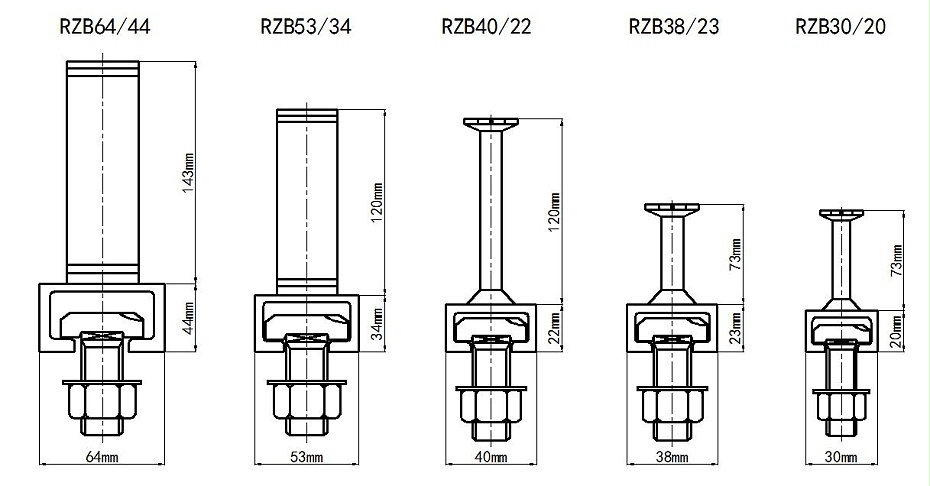

產品尺寸

360截圖16591011109100120

適用螺栓RTA

槽鋼類型	RZB64/44	RZB53/34	RZB40/22	RZB38/23	RZA30/20
螺栓類型	RTB26	RTB22	RTB18	RTB18	RTB14
適用規格	M12	M12	M10	M10	M8
	M16	M16	M12	M12	M10
	M20	M20	M16	M16	M12

承載力設計值

	RZB64/44	RZB53/34	RZB40/22	RZA41/28	RZB38/23	RZA30/20
拉力設計值NRd	31.7KN	31.7KN	29.4KN	13.2KN	17.5KN	11.8KN
剪力設計值VRd	31.7KN	31.7KN	29.4KN	16.2KN	17.5KN	11.8KN

產品材質及重量

	RZB64/44	RZB53/34	RZB40/22	RZB38/23	RZB30/20
碳鋼[kg/m]	7.27	5.4	2.8	2.4	1.9
不銹鋼[kg/m]	7.25	5.4	2.78	2.38	1.87

錨桿類型尺寸

	RZB64/44	RZB53/34	RZB40/22	RZB38/23	RZB30/20
錨桿種類 G-工字型錨桿
長度L[mm]	130	120	80	80	80
	尺寸D[mm]		8	6	6	6	5
	厚度Z[mm]		40	40	40	40	20
	寬度Y[mm]		40	31	25	25	25
錨桿種類 Y-圓柱形錨桿
高度X[mm]	140	130	120	73	73
尺寸D[mm]	12	12	12	10	8
寬度Y[mm]	25	25	25	20	16

錨桿間距數據表

RZB64/44 RZB53/34	h=35mm	長度	150	200	250	300	350	400	550	850	1050	3070	6070
		錨桿數量	2	2	2	2	3	3	3	5	5	16	25
		H(mm)	80	130	180	230	140	165	240	195	245	200	250
RZB40/22 RZB38/23 RZB30/20	h=25mm	長度	150	200	250	300	350	400	550	800	1050	3050	6050
		錨桿數量	2	2	2	2	3	3	3	4	5	16	25
		H（mm）	100	150	200	250	150	175	250	250	250	200	250
