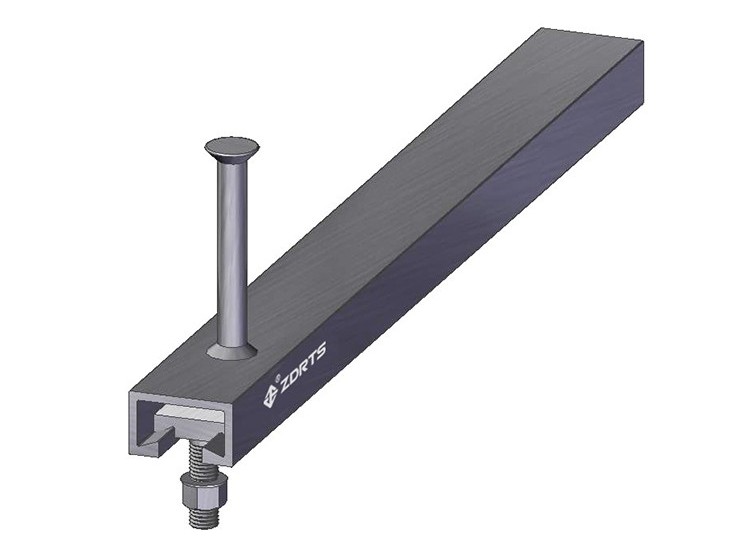

RZA熱軋預埋槽道-燕尾/

由全尺寸鋼胚熱軋而成，槽口部位增強，一次成型無內應力，適用于動載荷，具有良好的耐疲勞性，通過了爆破和沖擊極限載荷驗證，內填充泡沫

在線咨詢

全國熱線

021-68381285

防腐工藝

熱浸鋅、低溫合金共滲、不銹鋼

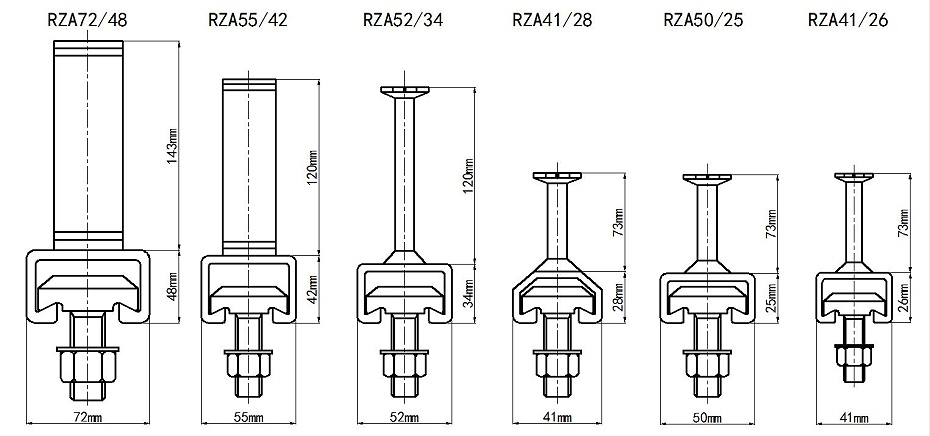

產品尺寸

360截圖16410109102103127

適用螺栓RTA

槽鋼類型	RZA72/48	RZA55/42	RZA52/34	RZA41/28	RZA50/25	RZA41/26
螺栓類型	RTA33	RTA22	RTA22	RTA22	RTA22	RTA18
適用規格	M20	M12	M10	M10	M10	M10
	M24	M16	M12	M12	M12	M12
	M27	M20	M16	M16	M16
	M30		M20		M20

承載力設計值

RZA72/48

RZA55/42

RZA52/34

RZA41/28

RZA50/25

RZA41/26

拉力設計值NRd

58.4KN

46.6KN

31.8KN

13.2KN

18.1KN

11.4KN

剪力設計值VRd

75.8KN

60.1KN

40.9KN

16.2KN

23.3KN

15.0KN

產品材質及重量

	RZA72/48	RZA55/42	RZA52/34	RZA41/28	RZA50/25	RZA41/26
碳鋼[kg/m]	10.63	7.53	5.4	2.6	3.6	3.5
不銹鋼[kg/m]	10.60	7.48	5.38	2.52	3.58	3.5

錨桿類型尺寸

	RZA72/48	RZA55/42	RZA52/34	RZA41/28	RZA50/25	RZA41/26
錨桿種類 G-工字型錨桿
長度L[mm]	143	120	120	100	120	80
	尺寸D[mm]		6	6	6	6	6	5
	厚度Z[mm]		50	40	40	18	40	12
	寬度Y[mm]		31	31	31	28	31	25
錨桿種類 Y-圓柱形錨桿
高度X[mm]	150	150	120	73	73	73
尺寸D[mm]	12	12	12	12	10	8
寬度Y[mm]	40	40	25	20	20	16

錨桿間距數據表

RZA72/48 RZA55/42 RZA52/34 RZA50/25	h=35mm	長度	150	200	250	300	350	400	550	850	1050	3070	6070
		錨桿數量	2	2	2	2	3	3	3	5	5	16	25
		H(mm)	80	130	180	230	140	165	240	195	245	200	250
RZA41/28 R ZA41/26	h=25mm	長度	150	200	250	300	350	400	550	800	1050	3050	6050
		錨桿數量	2	2	2	2	3	3	3	4	5	16	25
		H（mm）	100	150	200	250	150	175	250	250	250	200	250
